Warum revolutionieren Kopfbolzendübel die moderne Bautechnik?

In der sich entwickelnden Landschaft des BauingenieurwesensScherbolzensind zu einem entscheidenden Bestandteil in Verbundbausystemen geworden. Diese kleinen, aber leistungsstarken Verbindungselemente spielen eine wesentliche Rolle bei der Kraftübertragung zwischen Stahlträgern und Betonplatten und ermöglichen es Gebäuden, Brücken und Infrastruktur, dynamischen Belastungen effizient standzuhalten. Ein Kopfbolzendübel, oft Kopfbolzendübel genannt, wird vor dem Betonieren auf einen Stahlträger geschweißt. Seine Funktion besteht darin, sicherzustellen, dass beide Materialien – Stahl und Beton – als eine einzige, einheitliche Struktur wirken und so die Tragfähigkeit, Steifigkeit und Gesamtsicherheit erheblich verbessern.

Bei der Verwendung von Kopfbolzendübeln geht es nicht nur um die strukturelle Integrität; Es repräsentiert die Synergie von Materialwissenschaft, Präzisionstechnik und Bauinnovation. Durch die Verbindung von Stahl und Beton minimieren diese Verbinder das Verrutschen und die Verformung unter Belastung und verbessern so sowohl die Leistung als auch die Langlebigkeit der Struktur.

Scherbolzen finden breite Anwendung in Anwendungen wie Hochhäusern, Industrieböden, Verbundbrücken, Offshore-Plattformen und Infrastrukturprojekten, die maximale Festigkeit und Zuverlässigkeit erfordern. Ihre zunehmende Beliebtheit ist eng mit modernen Designstandards verbunden, bei denen Lasteffizienz, Nachhaltigkeit und Kostenreduzierung im Vordergrund stehen – wobei Scherbolzen alle diese Aspekte außergewöhnlich gut unterstützen.

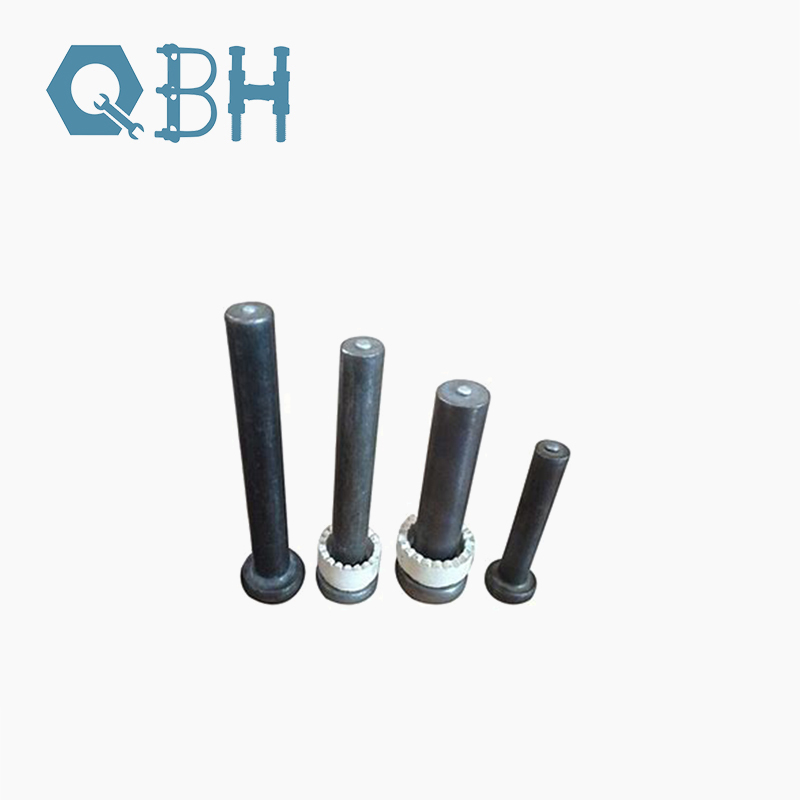

Nachfolgend finden Sie eine detaillierte Aufschlüsselung der wichtigsten technischen Parameter, die hochwertige Kopfbolzen definieren, die im globalen Bauwesen verwendet werden:

Diese technischen Parameter stellen sicher, dass Kopfbolzendübel ein optimales Strukturverhalten liefern, sei es in seismischen Zonen, Brückendecks oder großen Industrieprojekten.

Warum werden Kopfbolzendübel zu einem globalen Baustandard?

Die schnelle Einführung von Kopfbolzendübeln im Tiefbau ist auf ihre mechanische Effizienz, Baugeschwindigkeit und ihre wirtschaftlichen Vorteile zurückzuführen. Da Bauprojekte immer komplexer werden und Nachhaltigkeit immer mehr in den Vordergrund rückt, bieten Kopfbolzendübel eine Kombination aus Einfachheit und hoher Leistung, mit der nur wenige andere Komponenten mithalten können.

Hauptvorteile von Scherbolzen:

1. Verbesserte Lastübertragungseffizienz – Sie ermöglichen eine vollständige Verbundwirkung zwischen Stahl und Beton, verbessern die Gesamtsteifigkeit und reduzieren die Durchbiegung.

2. Schnellere Installation – Mit automatischen Bolzenschweißgeräten können Auftragnehmer Tausende von Bolzen pro Tag mit gleichbleibender Qualität installieren.

3. Verbesserte strukturelle Sicherheit – Durch die Verbindung von Stahlträger und Betonplatte reduzieren Scherbolzen Vibrationen und widerstehen dynamischen Belastungen durch Wind oder seismische Kräfte.

4. Reduzierte Materialkosten – Das optimierte Verbunddesign ermöglicht dünnere Platten und leichtere Träger ohne Einbußen bei der Festigkeit.

5. Langfristige Haltbarkeit – Korrosionsbeständige Beschichtungen und Edelstahloptionen gewährleisten die Leistung in rauen Umgebungen wie Meeres- oder Küstenprojekten.

6. Nachhaltigkeit – Die Verbundbauweise reduziert Materialverschwendung, unterstützt die Energieeffizienz und entspricht modernen Green-Building-Zertifizierungen.

Darüber hinaus sind Kopfbolzendübel mit der steigenden Nachfrage nach der Entwicklung von Hochhäusern und der Erneuerung der Infrastruktur zu einem integralen Bestandteil beim Aufbau widerstandsfähiger, nachhaltiger Städte geworden. Sie gewährleisten nicht nur den strukturellen Zusammenhalt, sondern entsprechen auch den modernen technischen Trends, die auf Leichtbau, schnelle Montage und modulare Bauweise ausgerichtet sind.

Der globale Trend unterstreicht auch die Bedeutung der Einhaltung anerkannter Standards wie ISO 13918 und AWS D1.1, um sicherzustellen, dass bei jedem Projekt internationale Konsistenz und Qualitätssicherung gewährleistet sind.

Wie funktionieren Scherbolzen in realen Anwendungen?

Um zu verstehen, wie Scherbolzen funktionieren, muss man die Mechanik der Verbundkonstruktion untersuchen. Wenn eine Betonplatte auf einem Stahlträger ruht, versuchen beide Materialien, Lasten unterschiedlich zu tragen – Stahl widersteht hauptsächlich Spannungen, während Beton unter Druck hervorragende Leistungen erbringt. Ohne Verbundanker kommt es an der Schnittstelle zu einem Schlupf, der zu Spannungskonzentrationen und potenziellem Versagen führt.

Scherbolzen beseitigen dieses Problem, indem sie eine mechanische Verbindung zwischen Stahl und Beton herstellen. Während der Belastung widerstehen die Bolzen horizontalen Scherkräften und stellen so sicher, dass sich beide Materialien gemeinsam als ein Verbundelement verformen. Dies führt zu einem steiferen, stärkeren und stabileren Strukturelement.

Technisches Prinzip:
Die Lastübertragung erfolgt durch den Scherwiderstand jedes Bolzens. Jeder Bolzen fungiert als kleiner Ausleger, der in Beton eingebettet ist, und seine Kapazität hängt vom Durchmesser, der Materialqualität und der Schweißnahtfestigkeit ab. Die Konstruktion stellt in der Regel sicher, dass die Scherfestigkeit des Bolzens der Auslegungslast des Verbundabschnitts entspricht oder diese übertrifft, wodurch Sicherheit auch unter extremen Bedingungen gewährleistet ist.

Anwendungsbeispiele:

• Brücken: Scherbolzen werden auf Stahlträgern verwendet, um die Fahrbahnplatte zu verbinden, Verkehrslasten gleichmäßig zu verteilen und die Ermüdungslebensdauer zu erhöhen.

• Gebäude: Wird in Bodensystemen und Kernwänden verwendet, um die Steifigkeit zu verbessern und Bodenvibrationen zu minimieren.

• Offshore-Plattformen: Bieten eine sichere Verankerung zwischen Stahldecks und Stahlbetonschichten für Wellen- und Schlagfestigkeit.

• Industrieanlagen: Verbessern Sie die Leistung von Schwermaschinenfundamenten und Lagertanks.

Mit den Fortschritten in der automatisierten Bolzenschweißtechnologie ist die Installation schneller und genauer geworden. Moderne Bolzenschweißmaschinen verwenden Keramikhülsen zur Eindämmung des Lichtbogens und sorgen so für eine saubere, vollständige Schweißnaht. Dadurch wird gewährleistet, dass jeder Kopfbolzen sicher verankert ist und auch unter dynamischen oder zyklischen Belastungsbedingungen eine dauerhafte Leistung bietet.

Was ist die Zukunft der Scherbolzentechnologie und welchen Beitrag leistet QBH?

Die Zukunft der Scherbolzentechnologie wird durch Innovation, Nachhaltigkeit und digitale Präzision bestimmt. Während das Bauwesen in eine neue Ära eintritt, die durch intelligente Materialien und Automatisierung vorangetrieben wird, wird erwartet, dass sich Scherbolzen in mehreren Schlüsselbereichen weiterentwickeln:

1. Hochfeste Legierungen und fortschrittliche Beschichtungen: Die nächste Generation von Bolzen wird korrosionsbeständige Legierungen und Nanobeschichtungen für extreme Umgebungen enthalten.

2. Vorgefertigte modulare Integration: Bolzen werden in werkseitig hergestellten Modulen vorinstalliert, was den Arbeitsaufwand vor Ort reduziert und die Qualitätskontrolle verbessert.

3. Intelligente Qualitätsüberwachung: Integration mit digitalen Sensoren zur Verfolgung der Schweißintegrität und Spannungsleistung in Echtzeit.

4. CO2-neutrale Fertigung: Umweltfreundliche Produktionsmethoden und Recyclinginitiativen minimieren die Umweltbelastung.

5. 3D-Druck und kundenspezifische Anpassung: Zukünftige Innovationen könnten die additive Fertigung spezieller Bolzen für einzigartige Lastbedingungen oder architektonische Designs umfassen.

Diese Trends deuten darauf hin, dass Kopfbolzendübel weiterhin die stillen Bausteine ​​für die widerstandsfähigsten und effizientesten Strukturen der Welt sein werden.

Häufige Fragen zu Scherbolzen

F1: Wie kann die Qualität des Bolzenschweißens vor Ort geprüft werden?
A1: Vor-Ort-Prüfungen umfassen typischerweise eine Kombination aus Sichtprüfung, Biegeprüfung und Ultraschallprüfung. Eine visuelle Inspektion stellt die korrekte Ausrichtung und vollständige Schweißnahtverschmelzung sicher, während Biegetests die mechanische Integrität bestätigen. Ultraschallprüfungen ermöglichen eine zerstörungsfreie Bewertung interner Mängel und stellen so die Einhaltung von Standards wie AWS D1.1 sicher.

F2: Welche Faktoren beeinflussen die Scherfestigkeit eines Bolzenverbinders?
A2: Die Scherfestigkeit wird durch den Bolzendurchmesser, die Betonfestigkeit, den Abstand und die Einbindetiefe beeinflusst. Größere Durchmesser und höhere Betonfestigkeiten erhöhen den Widerstand, während ausreichende Abstände Gruppeneffekte verhindern, die die Wirksamkeit verringern. Um die Sicherheit zu gewährleisten, müssen Konstrukteure diese Parameter mithilfe der in EN 1994-1-1 (Eurocode 4) oder AISC-Richtlinien beschriebenen Formeln präzise berechnen.

Da die Bauindustrie nach mehr Effizienz strebt, steht QBH an der Spitze dieser Transformation. Mit jahrelanger Erfahrung in der Herstellung präzisionsgefertigter Scherbolzen bietet QBH Produkte an, die den Normen ISO 13918, AWS D1.1 und EN ISO 14555 entsprechen. Jeder Bolzen wird einer strengen Qualitätskontrolle unterzogen, um außergewöhnliche Leistung und Haltbarkeit bei den anspruchsvollsten Projekten zu gewährleisten.

QBHsetzt seine Innovationen fort, indem es nachhaltige Materialien, fortschrittliche Oberflächenbehandlungen und vollautomatische Produktionslinien integriert – im Einklang mit dem globalen Trend hin zu intelligenteren, umweltfreundlicheren Bausystemen.

Für technische Anfragen, Produktspezifikationen oder individuelle Projektunterstützung,Kontaktieren Sie unsHeuteErfahren Sie, wie QBH-Kopfbolzen Ihr nächstes Bauprojekt mit Präzision, Festigkeit und Zuverlässigkeit verbessern können.
