Warum brechen Ihre Schrauben trotz gleicher Spezifikationen immer an der Mutter?

In der Welt der Schraubverbindungen wird die Mutter oft als tragendes Element angesehen – unscheinbar, aber dennoch absolut lebenswichtig. Derschwere SechskantmutterInsbesondere übernimmt innerhalb dieser Komponentenfamilie die anspruchsvollsten Aufgaben. Wenn eine Verbindung extremer Vorspannung, starken Vibrationen oder rauen korrosiven Umgebungen standhalten muss, reicht eine Standardmutter einfach nicht aus. Die schwere Sechskantmutter ist die einzig zuverlässige Wahl. Seine Praktikabilität beruht auf vier Säulen: Dimensionsvorteile, Materialkompatibilität, richtige Auswahl und ordnungsgemäße Installationspraktiken.

Was ist eine schwere Sechskantmutter?

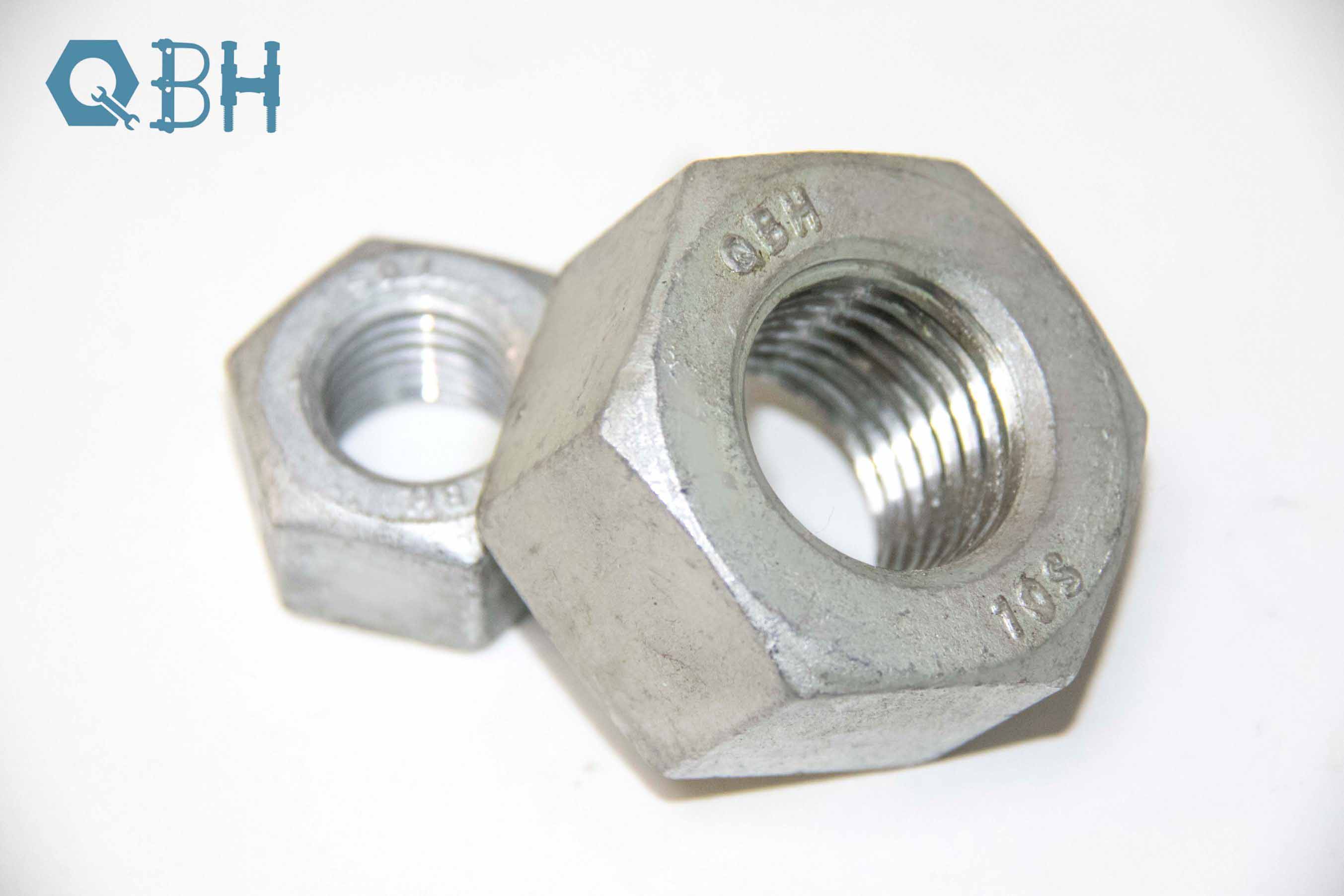

Aschwere SechskantmutterWie der Name schon sagt, handelt es sich um eine größere, dickere und stärkere Mutter als die Standard-Sechskantmutter. Es wird nach Maßstandards für schwere Serien hergestellt und weist zwei entscheidende Merkmale auf:

• Größere Schlüsselweite: Im Vergleich zu einer Standardmutter der gleichen Nenngröße verfügt die schwere Sechskantmutter über eine größere Schlüsselfläche, wodurch der Schlüssel mehr Kontaktfläche hat und die Gefahr des Abrutschens bei Drehmomenteinwirkung verringert wird.

• Größere Mutternhöhe: Die vergrößerte Gewindeeingriffslänge erhöht die Tragfähigkeit und den Widerstand gegen Lösen der gesamten Schraubverbindung.

Im Vergleich zu Standardmuttern bieten schwere Sechskantmuttern eine deutlich größere Schlüsselweite und Mutternhöhe. Beispielsweise hat die Standardmutter bei einer Mutter mit einem Nenndurchmesser von 1 Zoll eine Schlüsselweite von 1,5 Zoll und eine Höhe von 0,875 Zoll, während die schwere Sechskantmutter einen Schlüsselweite von 1,625 Zoll und eine Höhe von 1,0625 Zoll hat. Dies führt zu einer höheren Belastbarkeit, einer besseren Ermüdungsbeständigkeit und einer effizienteren Drehmomentübertragung.

Schwere Sechskantmuttern werden typischerweise in Brücken, Stahlkonstruktionen, schweren Geräten, Druckbehältern und allen Anwendungen verwendet, bei denen Sicherheit an erster Stelle steht.

Wichtige Abmessungen und Standards

Die Auswahl der richtigen schweren Sechskantmutter beginnt mit dem Verständnis ihres Maßsystems. Nachfolgend sind die wichtigsten Dimensionsparameter aufgeführt, die auf dem ANSI/ASME B18.2.2-Standard basieren.

Abmessungen schwerer Sechskantmuttern (Zoll-Serie)

Abmessungen schwerer Sechskantmuttern (metrische Serie)

Praxistipp: Achten Sie bei der Auswahl einer schweren Sechskantmutter nicht nur auf die Kompatibilität der Gewindegröße, sondern auch darauf, dass die Schlüsselweite zu Ihrem vorhandenen Schraubenschlüssel oder Drehmomentwerkzeug passt. Schwere Muttern haben eine größere Schlüsselweite und erfordern entsprechend große Stecknüsse oder Gabelschlüssel.

Materialien und Eigenschaftsklassen

Das Material und die Eigenschaftsklasse einer schweren Sechskantmutter bestimmen direkt deren Eignung für bestimmte Betriebsbedingungen.

1. Gemeinsame Materialien

2. Immobilienklassen

Die Zuordnung der Eigenschaftsklasse der Mutter zur Eigenschaftsklasse der Schraube ist ein grundlegendes Auswahlprinzip:

Metrische Muttern: Gemäß den ISO 898-2-Standards werden die Festigkeitsklassen als 6, 8, 10, 12 usw. bezeichnet. Höhere Zahlen bedeuten eine höhere Zugfestigkeit. Die Klasse der Mutter darf nicht niedriger sein als die Klasse der Gegenschraube, da sonst die Mutter als erste in der Verbindung versagt.
Zollmuttern: Gemäß den ASTM A563-Standards gehören zu den gängigen Güteklassen A, B, C, D, DH usw. Unterschiedliche Güteklassen entsprechen unterschiedlichen Wärmebehandlungszuständen und Festigkeitsstufen. Muttern der schweren Serie werden typischerweise mit höherfesten Schrauben verwendet.

3. Oberflächenbeschaffenheit

Die Oberflächenbeschaffenheit beeinflusst nicht nur das Aussehen, sondern auch die Korrosions- und Abriebfestigkeit:

Schwarzoxid: Bietet grundlegenden Rostschutz zu geringen Kosten, geeignet für trockene Innenräume.
Feuerverzinkung: Dicke Beschichtung mit ausgezeichneter Korrosionsbeständigkeit, geeignet für den Außenbereich oder korrosive Umgebungen. Beachten Sie, dass die Dicke der Beschichtung die Passgenauigkeit des Gewindes beeinflusst.
Dacromet/Zink-Aluminium-Beschichtung: Keine Wasserstoffversprödungsgefahr, ausgezeichnete Salzsprühbeständigkeit, häufig verwendet in Automobil- und Windkraftanwendungen.
Mechanische Verzinkung: Gleichmäßige Beschichtung, keine Wasserstoffversprödung, geeignet für hochfeste Verbindungselemente.
Teflon/Xylan-Beschichtung: Bietet einen sehr niedrigen Reibungskoeffizienten, verbessert das Drehmoment-Spannungs-Verhältnis und reduziert Streuungen.

Schwere Sechskantmutter vs. Standardmutter: So wählen Sie aus

Wann sollte man sich in der praktischen Technik für eine schwere Sechskantmutter entscheiden und wann reicht eine Standardmutter aus? Als Orientierung dient die folgende Vergleichstabelle:

Auswahlrichtlinien:

1. Wenn die Verbindung einer hohen Vorspannung, Stoßbelastung oder zyklischer Belastung ausgesetzt ist, sollte eine schwere Sechskantmutter die bevorzugte Wahl sein.

2. Wenn die Konstruktion Schraubenfestigkeitsklasse 10.9 oder höher erfordert, ist in der Regel eine schwere Sechskantmutter erforderlich.

3. Für korrosive Umgebungen oder kritische Sicherheitsanwendungen werden schwere Muttern auch bei mäßiger Belastung empfohlen, um zusätzlichen Sicherheitsspielraum zu bieten.

Installation und Drehmomentmanagement

Selbst die beste Mutter nützt nichts, wenn sie falsch montiert wird. Eine ordnungsgemäße Installation ist für die Integrität der Verbindung von entscheidender Bedeutung.

1. Beziehung zwischen Drehmoment und Vorspannung

Beim Anziehen einer Mutter wird das aufgebrachte Drehmoment über das Gewinde in eine axiale Vorspannung in der Schraube umgewandelt. Die schwere Sechskantmutter mit größerer Schlüsselfläche und größerer Höhe bewältigt zuverlässig höhere Drehmomente.

Drehmomentformel:

T = K × D × F

Wo:

T = Montagedrehmoment
K = Mutterfaktor (abhängig von Gewindereibung, Material, Schmierung)
D = Nenngewindedurchmesser
F = Zielvorspannung

2. Schmierung und Mutterfaktor

Der Schmierzustand hat einen erheblichen Einfluss auf den Mutternfaktor. Unter unterschiedlichen Schmierbedingungen kann das zum Erreichen der gleichen Vorspannung erforderliche Drehmoment um über 30 % variieren.

Empfehlung: Verwenden Sie bei kritischen Verbindungen die Drehmoment-Winkel-Methode anstelle einer einfachen Drehmomentsteuerung, um eine präzisere Vorlaststeuerung zu erreichen.

3. Häufige Installationsfehler

Gängige Anwendungsszenarien

Schwere Sechskantmuttern werden in nahezu allen Branchen eingesetzt, in denen die Zuverlässigkeit der Verbindung von entscheidender Bedeutung ist:

Wartung und Inspektion

Schwere Sechskantmutternsind robust, erfordern aber unter extremen Bedingungen dennoch eine regelmäßige Inspektion und Wartung:

• Nachziehen des Drehmoments: Innerhalb von 24 Stunden nach der Erstinstallation und während des frühen Betriebs müssen kritische Verbindungen nachgezogen werden, um die Entspannung der Vorspannung auszugleichen.

• Sichtprüfung: Überprüfen Sie regelmäßig, ob Risse, Korrosion, Verformung oder Anzeichen von Lockerung vorliegen.

• Drehmomentmarkierung: Bringen Sie nach der Installation Drehmomentmarkierungen an, um eine schnelle Identifizierung von Lockerungen bei zukünftigen Inspektionen zu erleichtern.

• Austauschrichtlinie: Jede Mutter, die stark überlastet ist oder sichtbare Mängel aufweist, sollte ersetzt werden und darf nicht wiederverwendet werden.

Die Praktikabilität der schweren Sechskantmutter liegt in ihrer Fähigkeit, ein scheinbar einfaches, aber kritisches Problem zu lösen – wie die Verbindungsintegrität unter extremen Bedingungen aufrechterhalten werden kann – durch größere Abmessungen, dickere Abschnitte und hochwertigere Materialien. Sein Wert liegt nicht in seinem Aussehen, sondern in den Lasten, die es an jedem kritischen Verbindungspunkt stillschweigend trägt. Halten Sie sich bei der Auswahl strikt an die Normen, passen Sie die Schraubeneigenschaftsklassen an und bestätigen Sie die Betriebsbedingungen. Achten Sie bei der Installation auf Drehmomentmanagement, Schmierungskontrolle und ordnungsgemäße Verfahren. Eine einzige schwere Sechskantmutter trägt nicht nur die Vorspannung der Schraube, sondern auch den Sicherheitsspielraum des gesamten Systems.
